건식-형 변압기 에폭시 주조 수지
건식-형 변압기 에폭시 수지 주조 화합물은 에폭시 수지 매트릭스, 무수물 경화제, 석영 분말, 난연제, 커플링제 및 기타 기능성 첨가제로 구성된 열경화성 복합 재료로서 과학적으로 비율이 완벽하게 혼합되어 있습니다. 진공 주조 기술을 통해 변압기 코어, 권선 및 기타 구성 요소와 통합됩니다. 경화 후 절연성, 기계적 강도, 내환경성이 우수한 모놀리식 구조를 형성하여 건식 변압기의 오일-고신뢰성 작동을 위한 핵심 절연재 역할을 합니다.- 이 소재는 화학적 안정성과 에폭시 수지의 3차원 교차-결합 구조를 활용하여 에너지가 공급되는 내부 부품을 외부 환경으로부터 격리합니다. 동시에 필러는 열 전도성을 향상하도록 최적화되어 변압기가 장기간 작동 중에 안정적인 전기 절연과 열 방출을 유지하도록 보장합니다.{10}}
기본 제품 매개변수
|
구성요소 |
주체 |
경화제 |
참조 표준 |
|
색상 |
밝은 빨간색 |
회색빛-갈색 |
一一 |
|
점도 40도(mpa.s) |
4380~5800 |
3800~5200 |
GB/T24148.4-2009 |
|
밀도(g/mL) |
1.65~1.76 |
1.65~1.69 |
GB/T6750-2007 |
메모:색상은 고객 요구 사항에 따라 맞춤 설정할 수 있습니다.
전통적인 진공 주조 시스템 공정
주조 본체를 완전히 조립합니다. 금형에 이형제를 바르고 오븐에 넣고 80~100도에서 5~8시간 동안 유지합니다.
B:A=1:1 비율에 따라 재료를 준비하고 항온-오븐에 넣습니다. 주변 온도 25도에서 오븐을 70도로 예열하고 2~3시간 동안 유지합니다.
건조된 주조체를 주조탱크로 옮기고, 탱크 내부 온도를 70~75도로 설정함과 동시에 예열된 원료를 탱크에 투입합니다. 주조 탱크 온도를 60도로 설정합니다.
혼합 탱크 재료 온도를 60도로 설정합니다. 진공을 가하면서 저어 압력을 50~150Pa로 줄입니다. 주조하기 전에 재료의 공기가 완전히 제거되었는지 확인하기 위해 투시창을 통해 관찰합니다.
주조체의 크기에 따라 주조시간을 30~70분 사이로 조절한다. 부은 후 30~40분간 진공을 유지한 후 진공을 해제하고 2kg의 압력을 가한 후 탱크에서 주물을 꺼낸다.
경화 온도 프로필
|
단계 |
콘텐츠 |
경화시간(분) |
경화온도(도) |
|
1 |
워밍업 |
30 |
25~80 |
|
2 |
일정한 온도 |
360 |
80 |
|
3 |
워밍업 |
15 |
80~100 |
|
4 |
일정한 온도 |
240 |
100 |
|
5 |
워밍업 |
15 |
100~130 |
|
6 |
일정한 온도 |
360 |
130 |
메모:제품 성능이 저하되지 않는 한, 경화 온도 프로파일은 다양한 제품의 특정 특성 및 요구 사항에 따라 적절하게 조정될 수 있습니다.
경화 후 제품 특성
|
테스트 항목 |
건식-형 변압기 에폭시 주조 수지 |
참조 표준 |
|
인장강도(MPa) |
50~63 |
GB/T 15022.2-2017 |
|
인장탄성계수(MPa) |
7.60~8.60*10³ |
|
|
굴곡강도(MPa) |
99~106 |
|
|
굴곡 탄성률(MPa) |
8.65~9.63*10³ |
|
|
충격강도(KJ/m² ) |
49~59 |
|
|
파단신율(%) |
1.0~1.1 |
|
|
압축강도(MPa) |
150~155 |
|
|
경도(쇼어드) |
82~85 |
|
|
체적 저항률(Ω·m) |
1015 |
|
|
절연내력(MV/m) |
26 |
응용 분야
전력 시스템

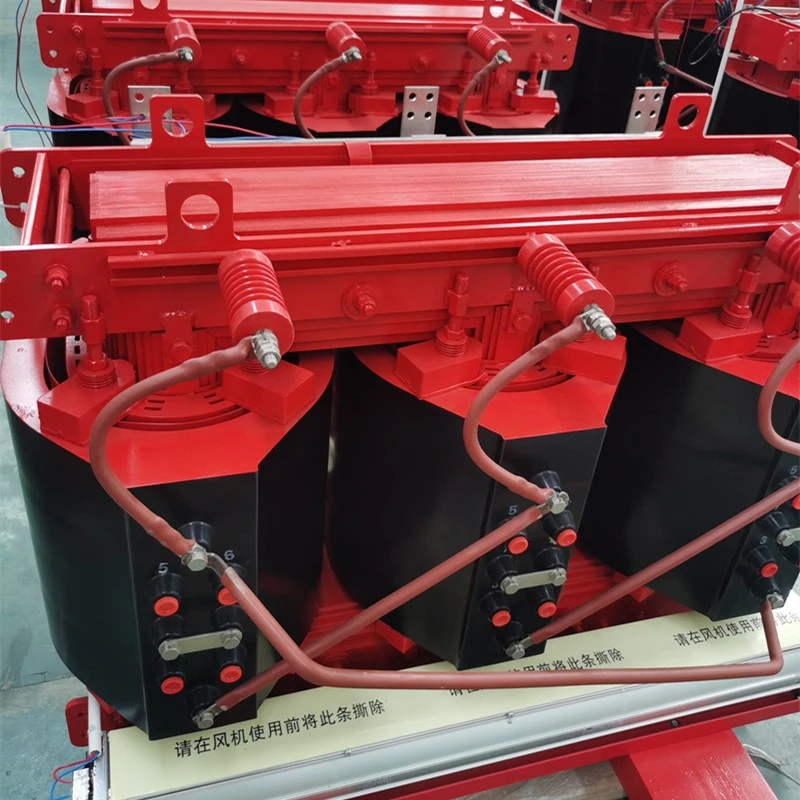

배전 변압기:10kV/35kV 건식-배전 변압기의 주요 절연재로 사용되며 도시 전력망, 고층 빌딩, 지하철, 공항 등에 널리 적용되어 기존의 오일 침수 변압기를 대체하고 화재 위험 및 환경 오염 위험을 제거합니다.
특수 변압기:정류 변압기 및 견인 변압기(철도 및 지하철 시스템)와 같은 부분 방전 및 단락 회로 기능에 대한 강한 저항성을 활용하여 높은-부하 및 빈번한 시동-정지 조건에 적합합니다.
산업 부문
재생 가능 발전:풍력 및 태양광 변전소용 건식-변압기는 실외 습도, 열 및 염무를 견딜 수 있어 재생 에너지의 안정적인 전력망 연결을 보장합니다.
야금 및 광업:고온 및 먼지가 많은 환경의 제련 작업장 및 광산에 사용됩니다. 재료의 난연성과 기계적 강도는 복잡한 산업 환경에서 안전한 작동을 보장합니다.
건물 및 인프라
상업용 건물:사무실, 쇼핑몰, 병원의 배전 시스템; 오일{0}}프리 설계로 바닥 공간을 줄이고 화재 안전 규정(예: GB50016 "건물의 화재 방지 설계 코드")을 준수합니다.
데이터 센터:서버실에 전력을 공급하는 건식-형 변압기; 재료의 낮은 유전 손실과 높은 열 방출은 작동 온도를 낮추고 에너지 효율성을 향상시키는 데 도움이 됩니다.
철도 운송
지하철 및 경전철:차량 견인 시스템 및 플랫폼 분배용 건식-형 변압기; 에폭시 수지 주조체로 내진성이 우수하고절연 등급:F-레벨

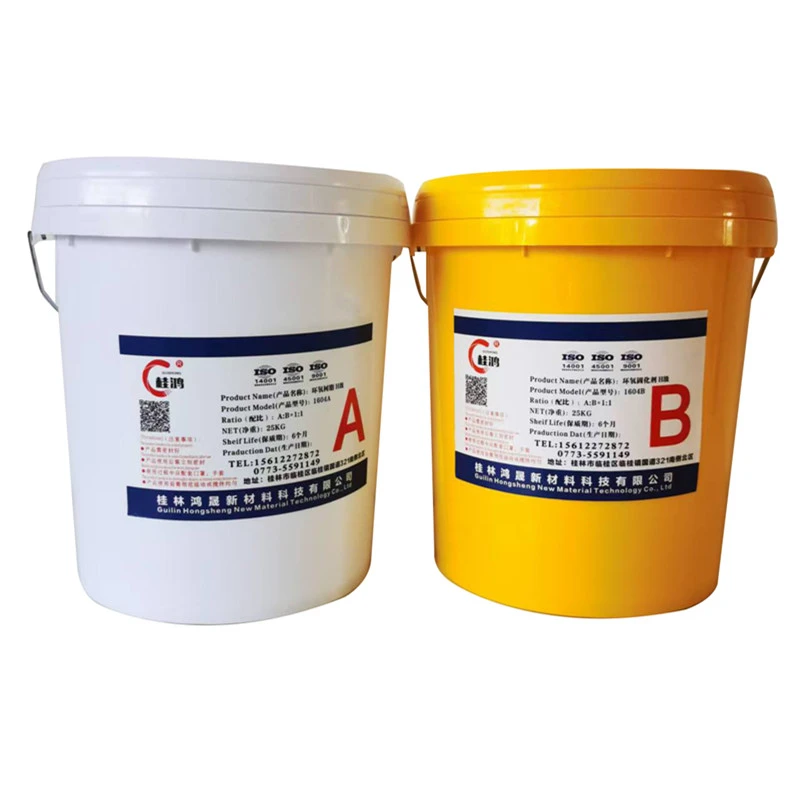

포장 사양:25KG
유통 기한 및 보관 조건
유통기한: 180일. 초과하는 경우 검사를 통과한 후에만 재료를 사용할 수 있습니다. 통풍이 잘되고 건조한 곳에 보관하고 습기를 피하고 화원에서 멀리 떨어진 곳에 보관하십시오.
지침
1. 작업 중에는 장갑과 마스크를 착용하여 제품에 직접 닿지 않도록 하십시오.
2. 눈에 들어갔을 경우 즉시 흐르는 깨끗한 물로 10~15분간 씻어내십시오. 불편함이 지속되면 의사의 진료를 받으십시오.
3. 제품이 피부에 닿은 경우 부드럽고 깨끗한 티슈나 천으로 닦아내고 비누와 물로 깨끗이 씻어주세요.
4.흡입하여 불편함을 느끼는 경우 즉시 밖으로 이동하십시오. 심한 경우에는 치료가 필요합니다.
